Hidrolik Yön Değiştirici Valf (3/2)
Sabit hat beton pompalamada betonu iki farklı hatta yönlendiren, çelik döküm S valfli 3/2 hidrolik yön değiştirici valfi manuel ve elektrikli modellerle üretiyoruz.
Sabit hat beton pompalama sistemlerinde pompanın bastığı betonu farklı noktalara yönlendirmek, döküm sırasında zaman kazandıran en önemli işlemlerden biridir. Hidrolik yön değiştirici valf, tek girişten gelen betonu iki ayrı çıkışa yönlendirir; böylece pompa durdurulmadan çalışma noktası değiştirilebilir ya da hat temizleme hattına ayrılabilir. Arma Makine olarak 3/2 hidrolik yön değiştirici valfi kendi atölyemizde, sahadan gelen ihtiyaçlara göre tasarlayıp üretiyoruz.
Tasarım ve gövde

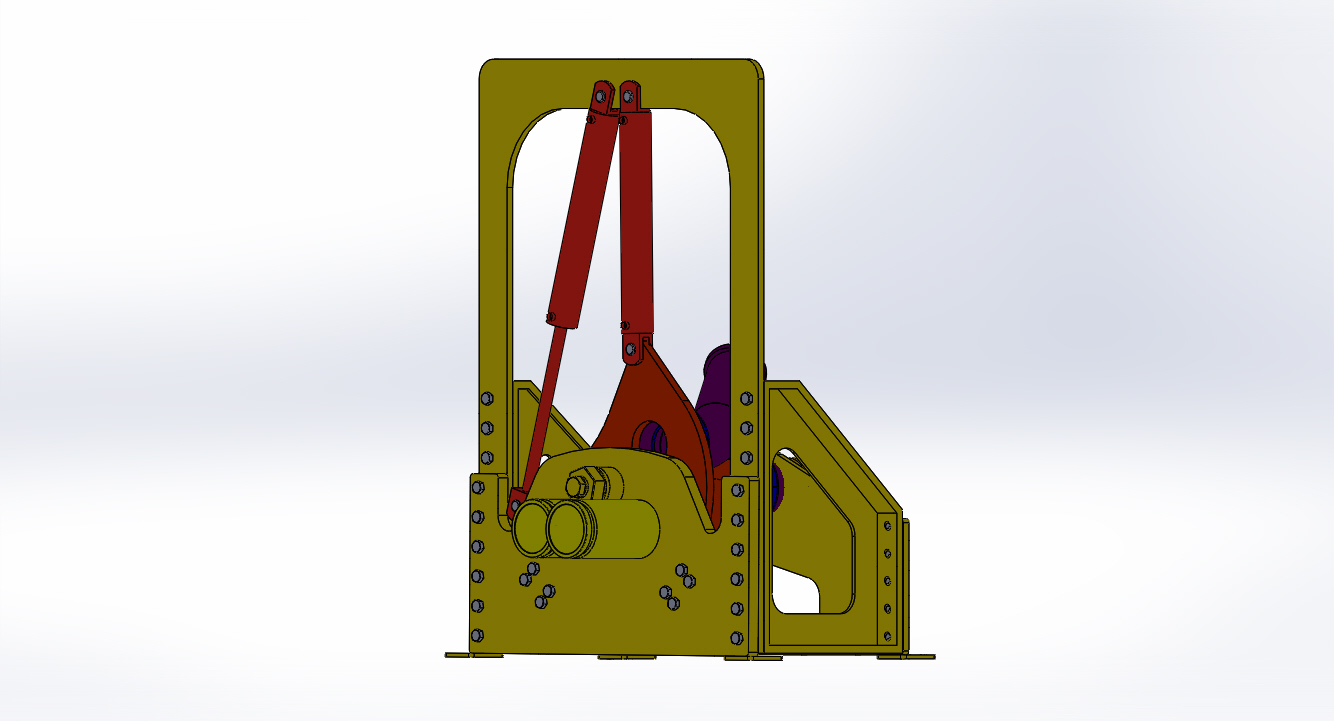

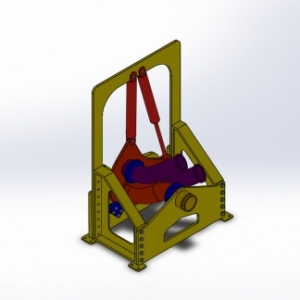

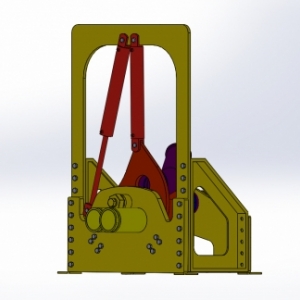

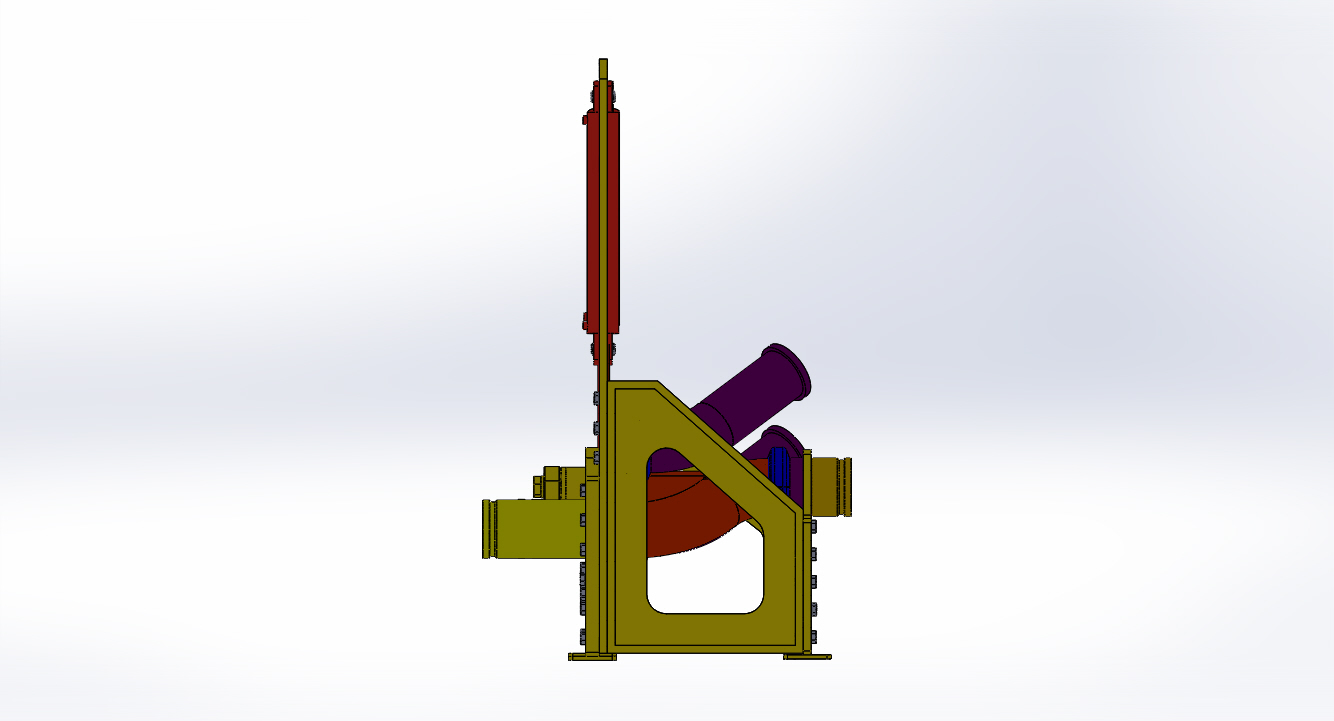

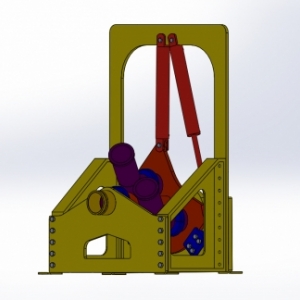

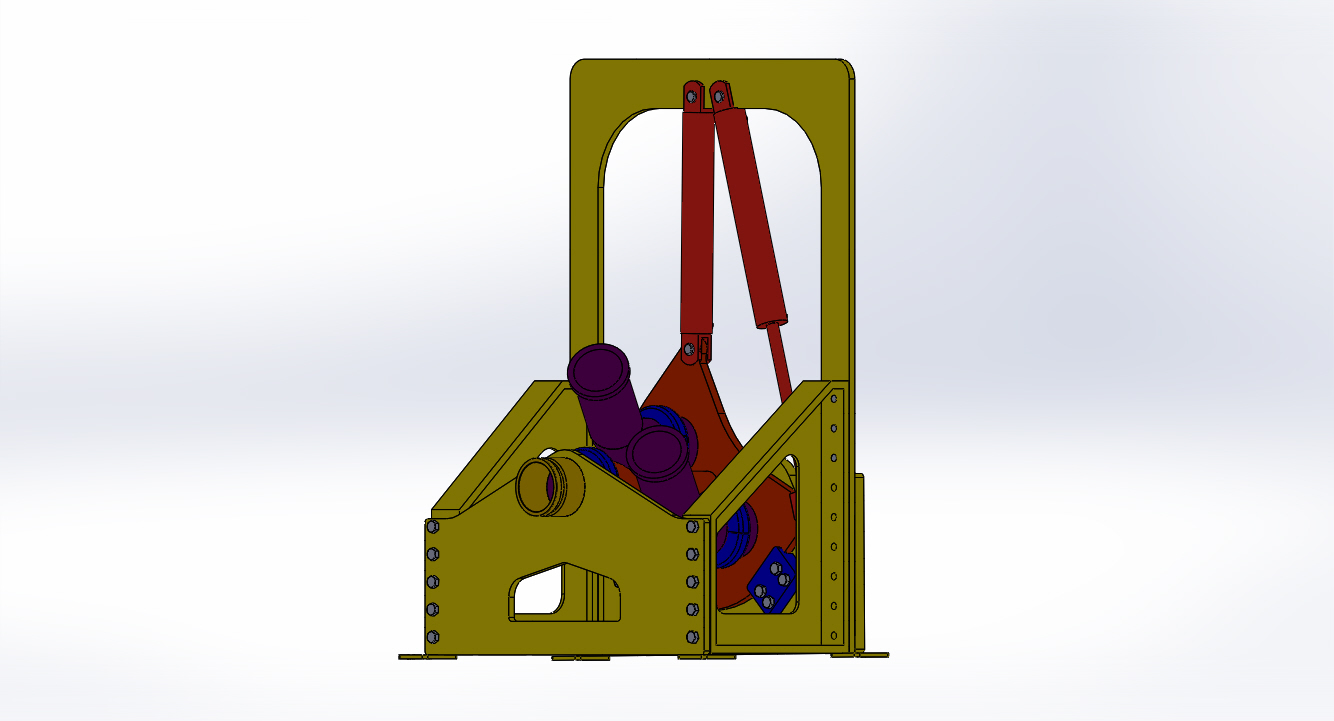

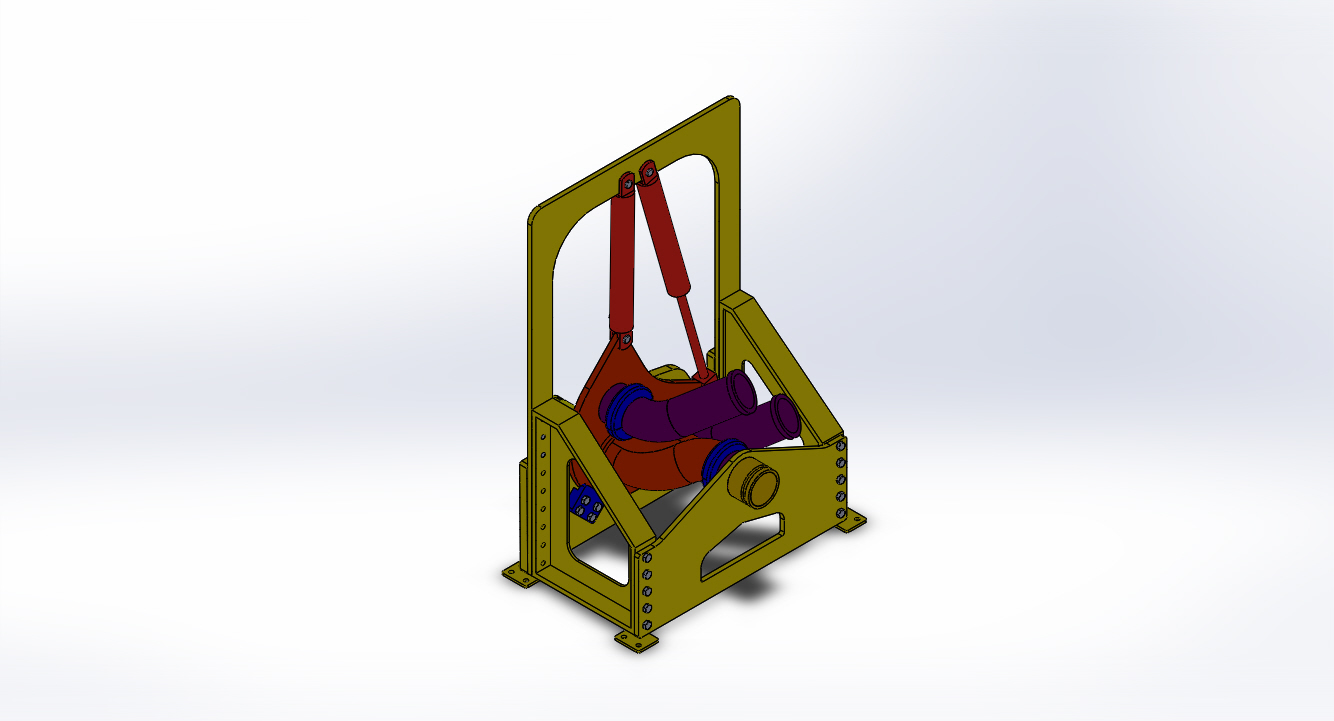

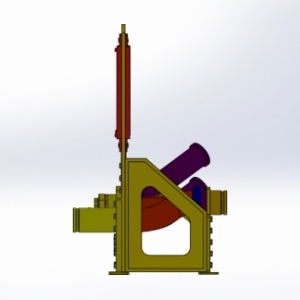

Valfin kalbinde çelik döküm bir S valf bulunur. S valfin iç çapı 125 mm olup sabit hat borularıyla uyumlu bir akış kesiti sağlar. Gövde, sahadaki darbe ve titreşimlere dayanacak şekilde sağlam, aynı zamanda bakım ve temizlik için erişimi kolay bir tasarıma sahiptir. Valf, 1 giriş ve 2 çıkışlı yapısıyla aynı anda kesici ve temizleme hattına bağlanabilir; iki yönlü geri dönüşüm hattına bağlanarak da kullanılabilir.
Model seçenekleri

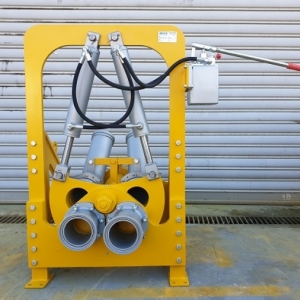

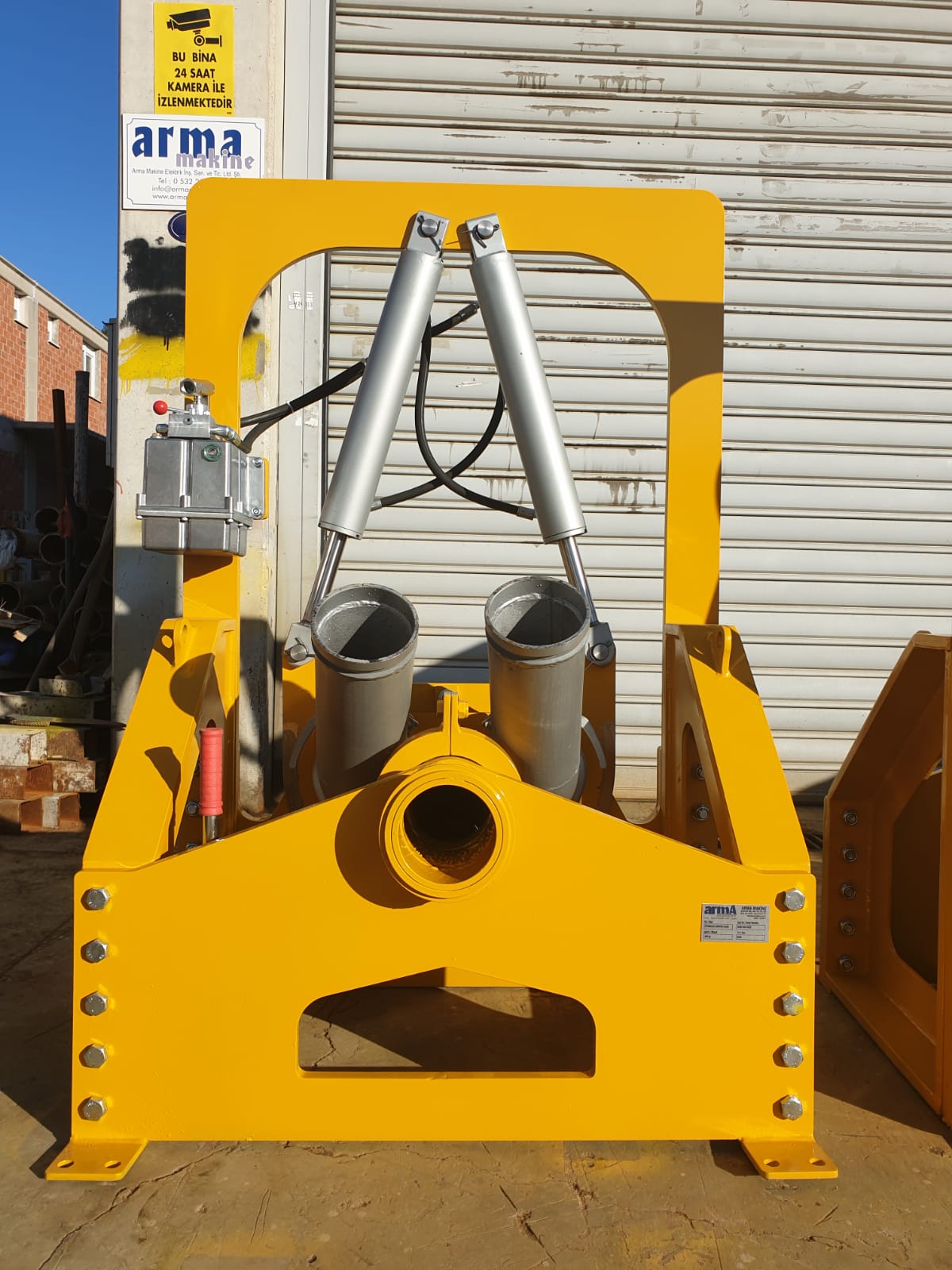

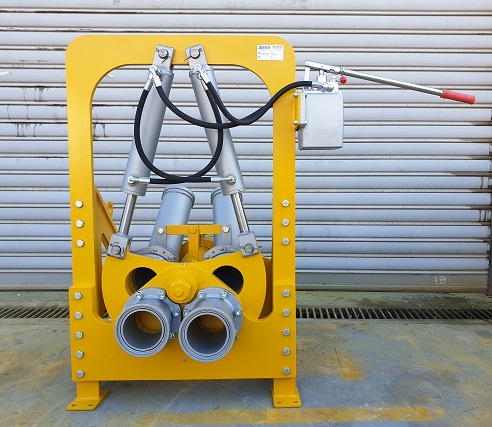

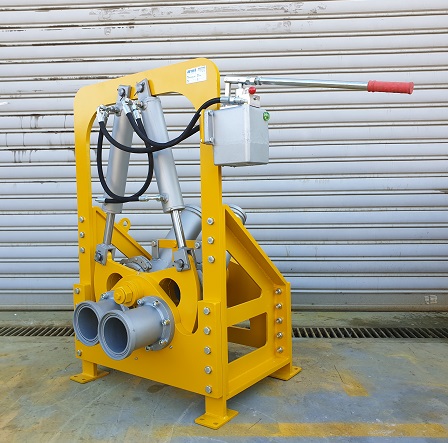

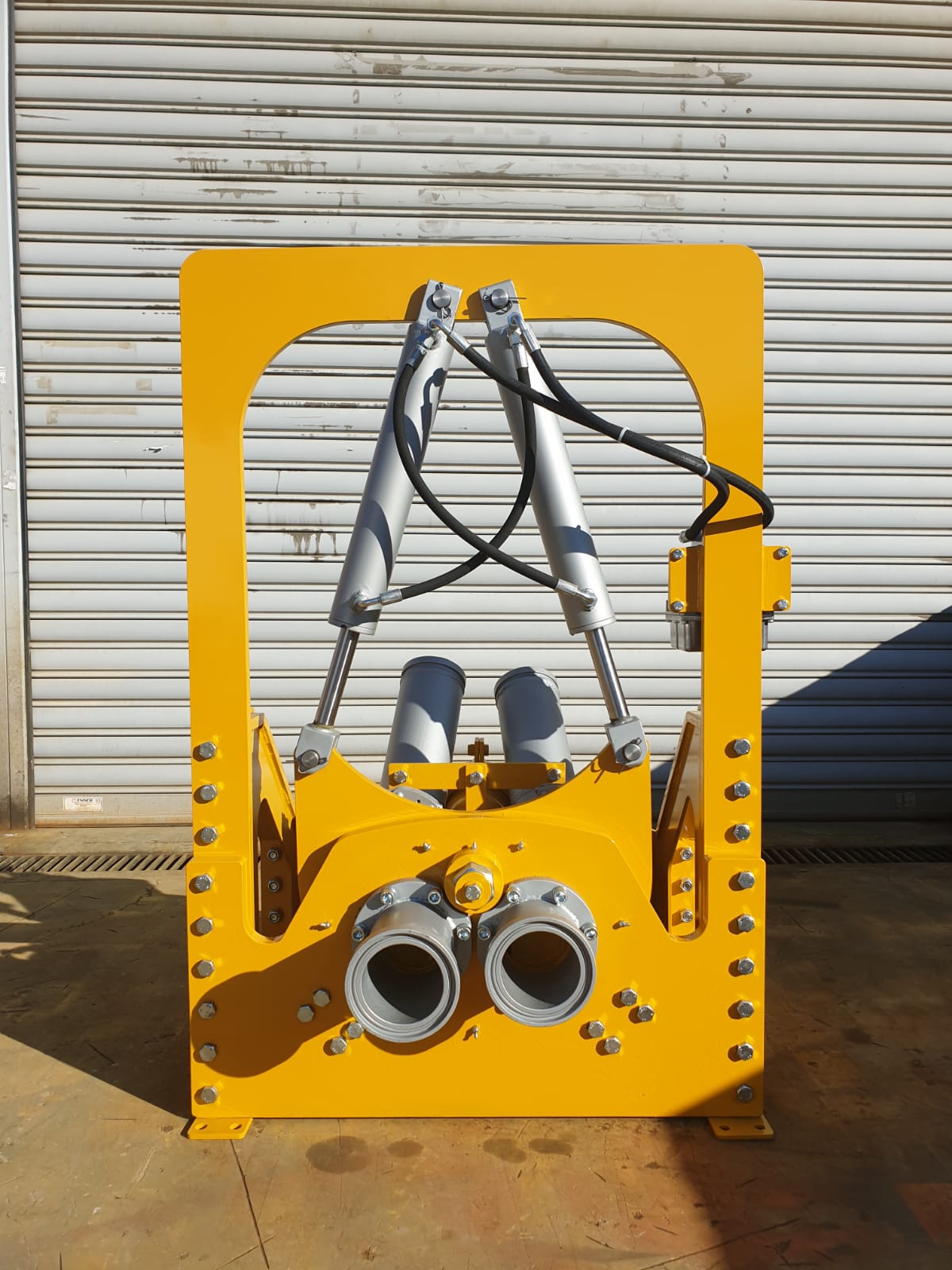

- Manuel model: hidrolik el pompası ile kumanda edilir, elektrik bağlantısı gerektirmez

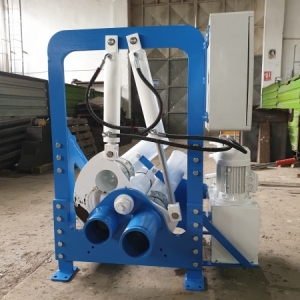

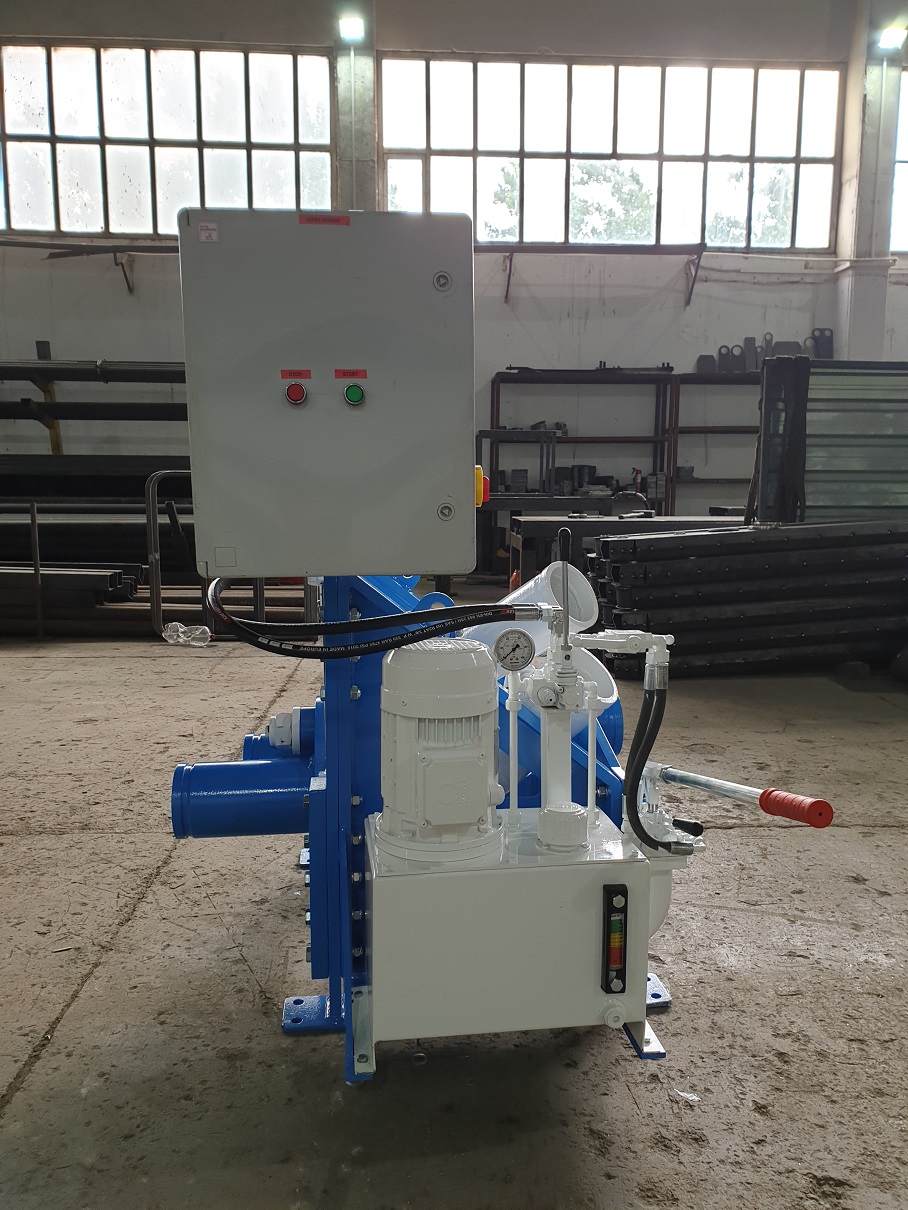

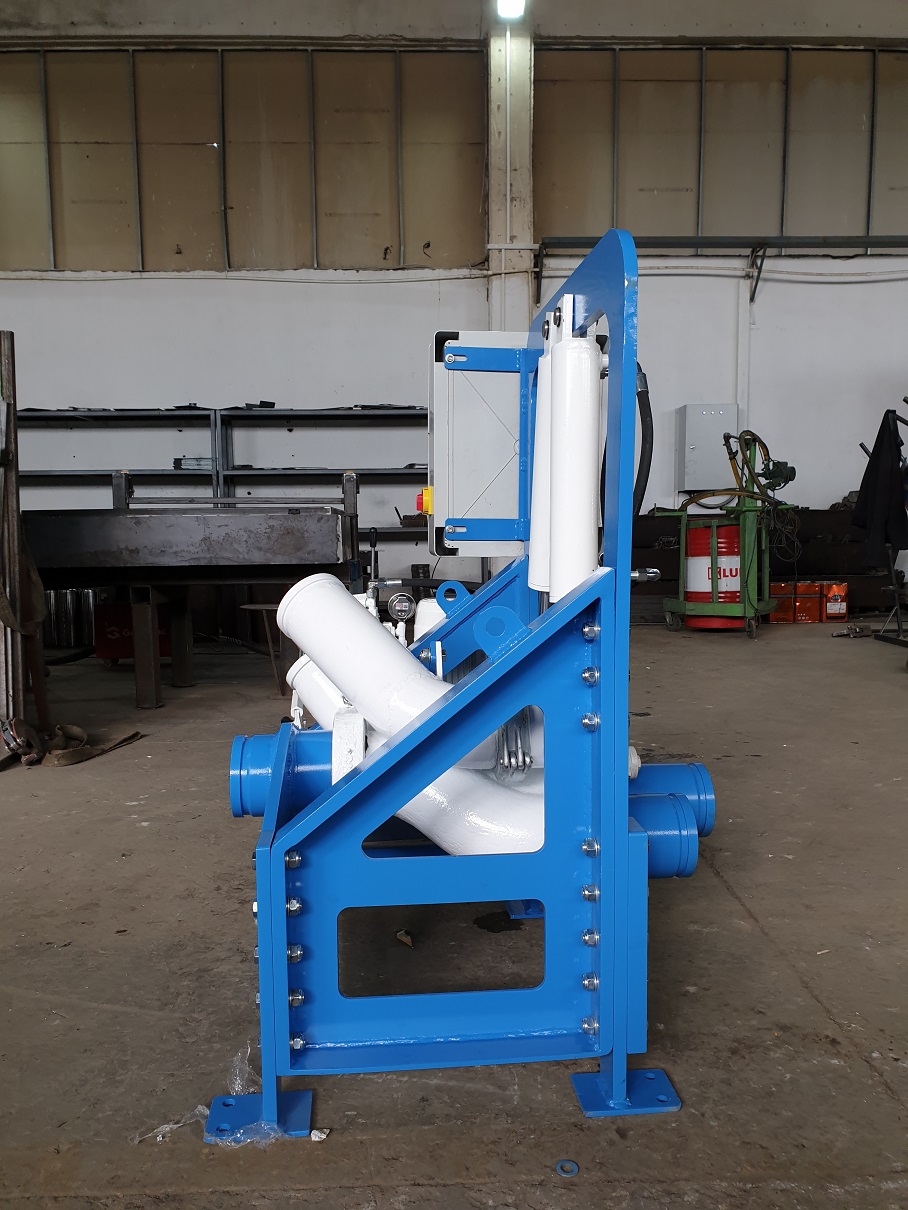

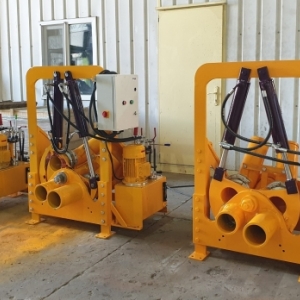

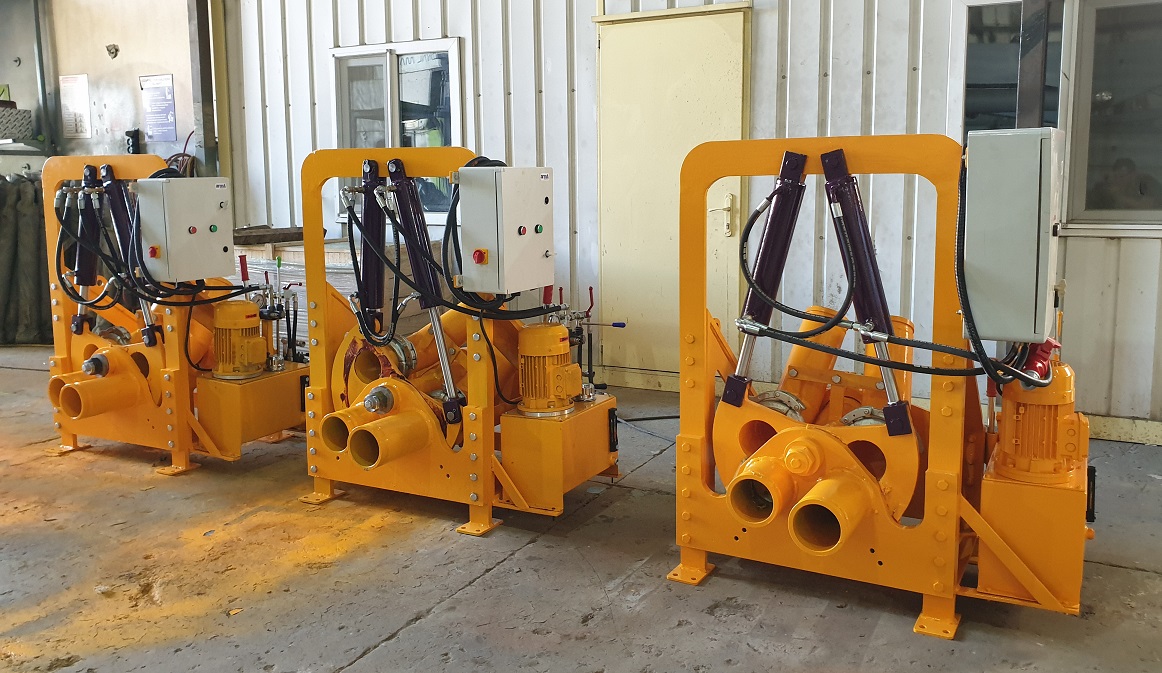

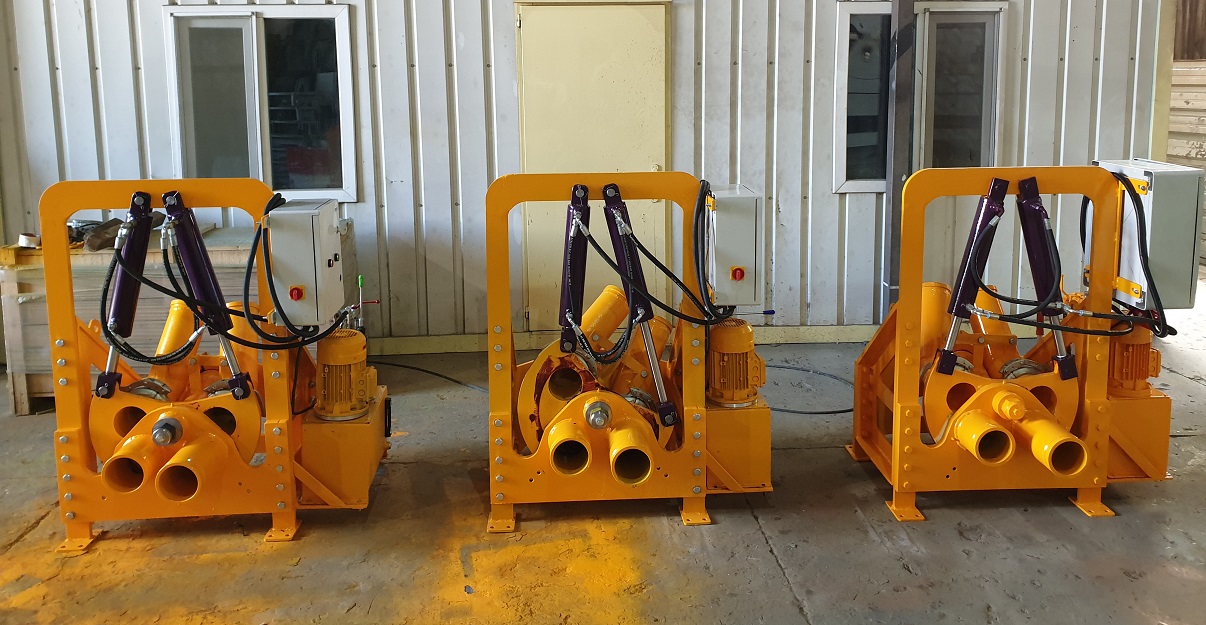

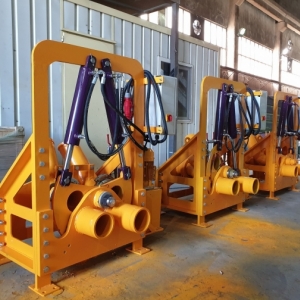

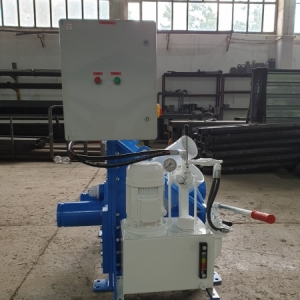

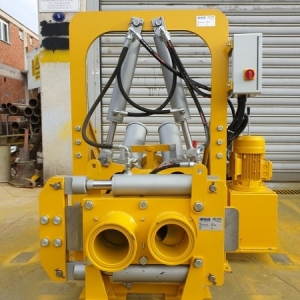

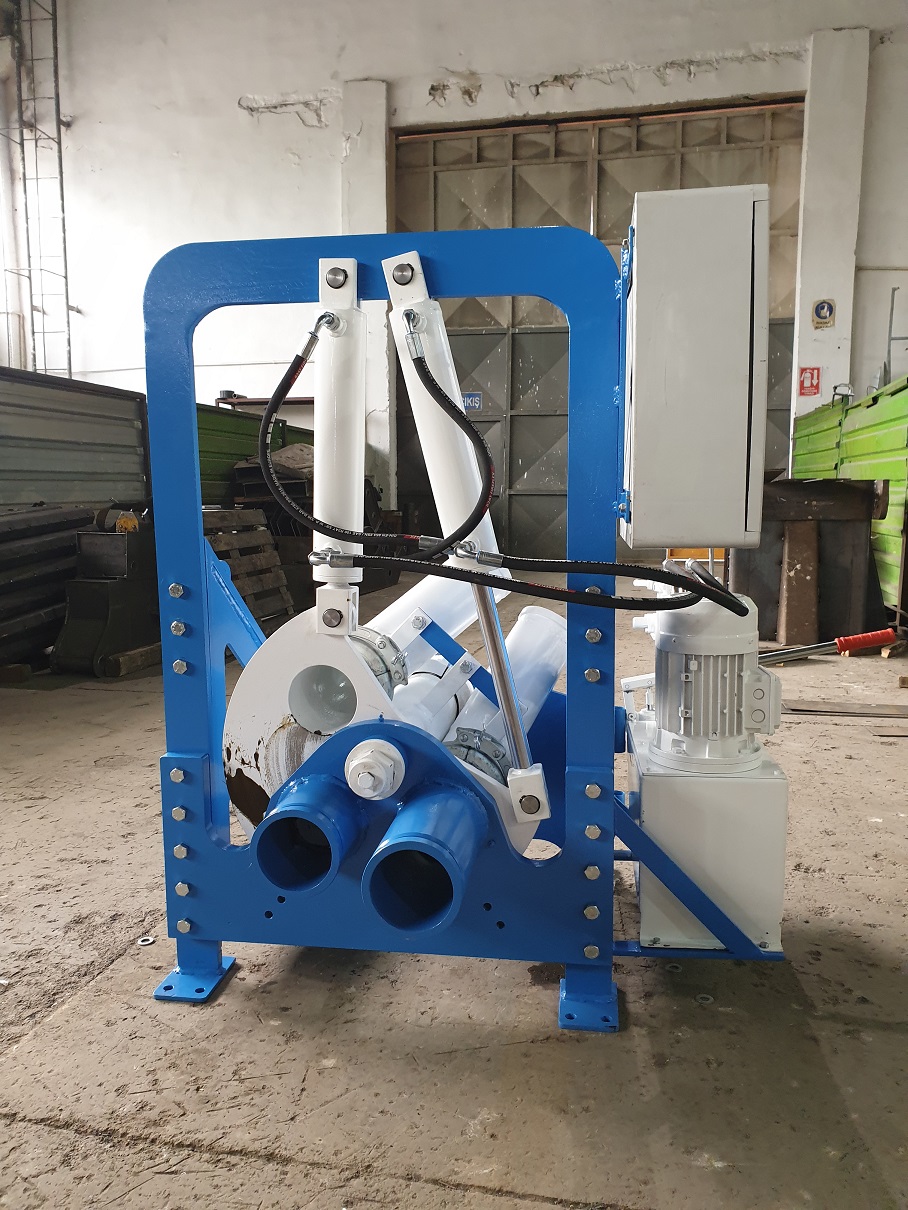

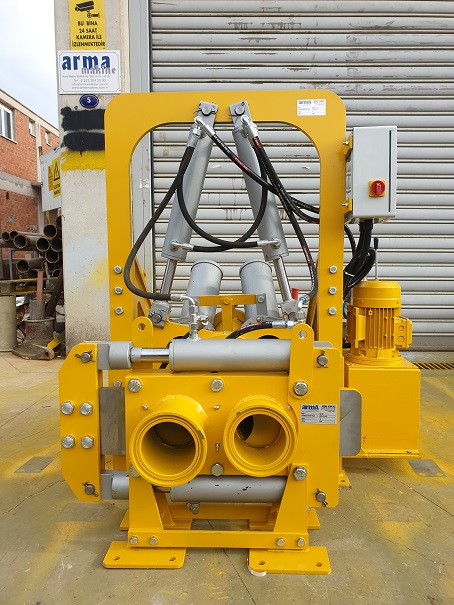

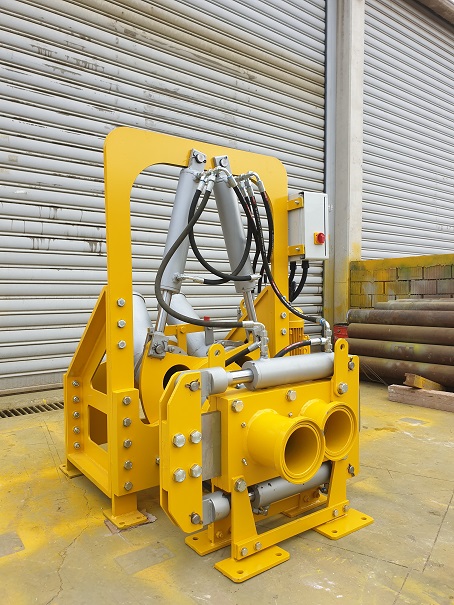

- Elektrikli model: elektrik panolu hidrolik ünite ile çalışır, yön değişimi düğmeyle yapılır
- Bağlantı: normal flanşlı veya ZX flanşlı seçenekler

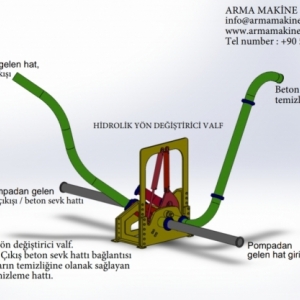

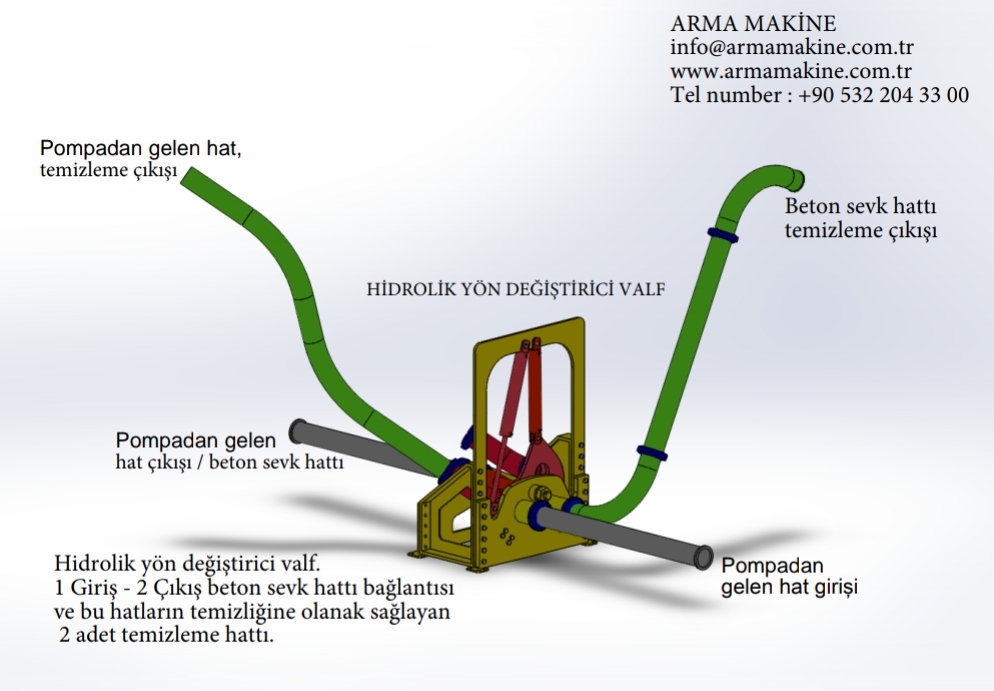

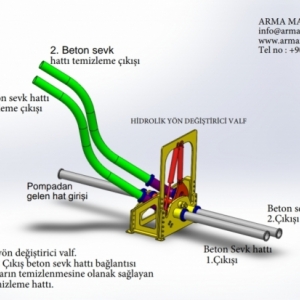

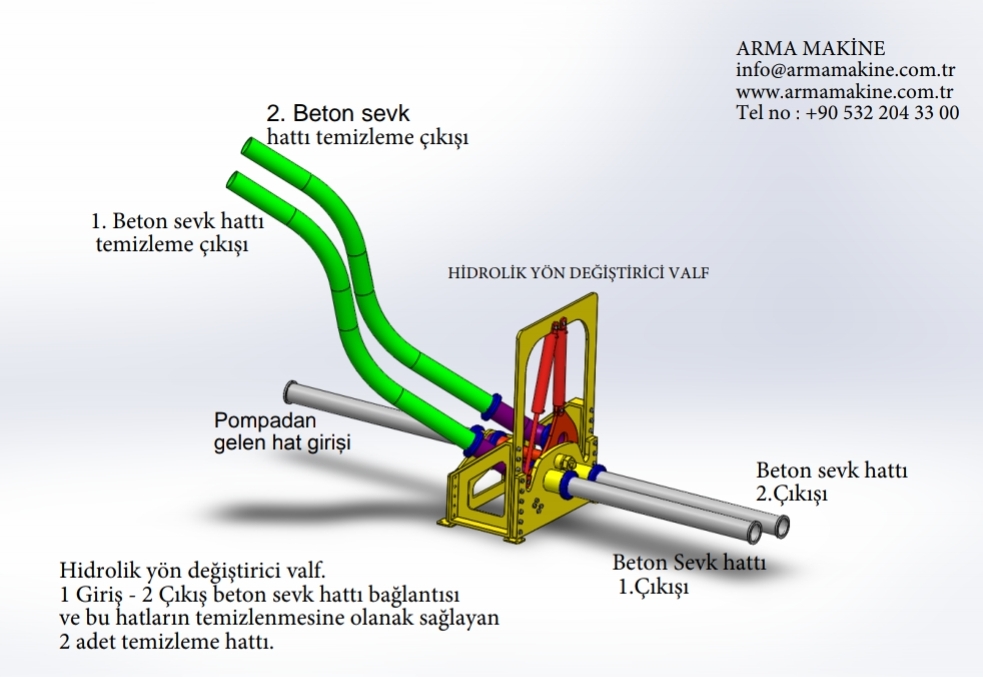

- Montaj: sahadaki hat düzenine göre tip 1 ve tip 2 montaj şemaları
Manuel model, elektrik altyapısının sınırlı olduğu sahalarda ve daha seyrek yön değişimi yapılan hatlarda pratik bir çözümdür. Elektrikli model ise yoğun dökümlerde yön değişimini hızlandırır ve operatörün iş yükünü azaltır. Uluslararası projelerde ürün "SDVH 3/2 Hydraulic Diversion Valve" adıyla tanımlanır.
Nerede kullanılır?
Valf, özellikle hidrolik beton dağıtıcı kullanılan yüksek katlı projelerde, iki farklı döküm noktasına ya da iki ayrı dağıtıcıya beton beslemek için kullanılır. Döküm bitiminde hattı temizleme hattına yönlendirerek beton artığının kontrollü biçimde tahliyesini de sağlar. Hattı tamamen kapatmak gerektiğinde valfin önüne bir hidrolik kesici eklenebilir.
Montaj ve servis
Valfi sahadaki hat düzenine göre konumlandırıyor, bağlantı tipine uygun flanşlar ve sabit hat ekipmanları ile birlikte monte ediyoruz. Montajdan sonra valf basınç altında denenir ve kullanıcı ekibe çalıştırma ile günlük kontroller hakkında bilgi verilir. Aşınan conta ve sızdırmazlık elemanları için yedek parça desteği sağlıyoruz.
Hat çapınızı, bağlantı tipinizi ve tercih ettiğiniz kumanda şeklini paylaşın; size uygun modeli birlikte belirleyelim. Teklif isteyin.
Teknik föy
- Tip
- 3/2 yollu (1 giriş – 2 çıkış)
- Valf gövdesi
- Çelik döküm S valf
- S valf iç çapı
- 125 mm
- Tahrik
- Manuel el pompalı / Elektrikli hidrolik ünite
- Bağlantı
- Normal flanş / ZX flanş

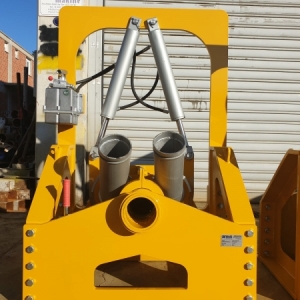

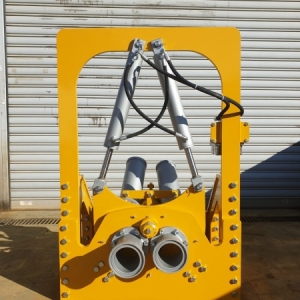

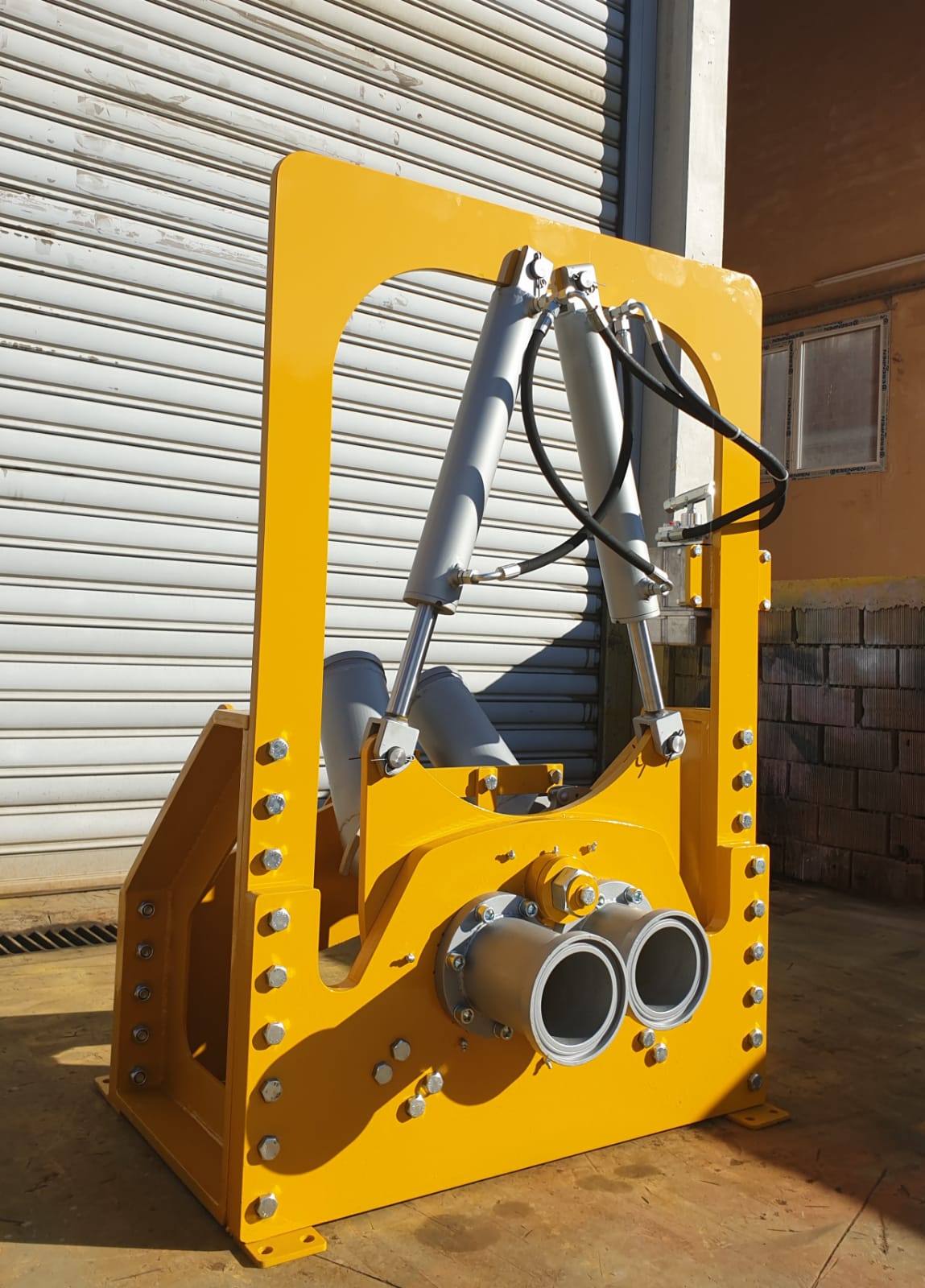

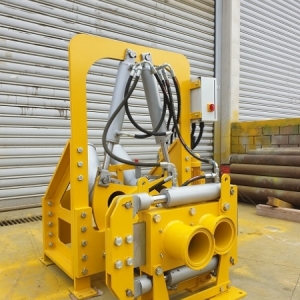

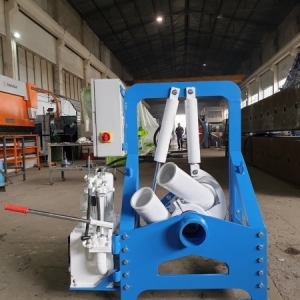

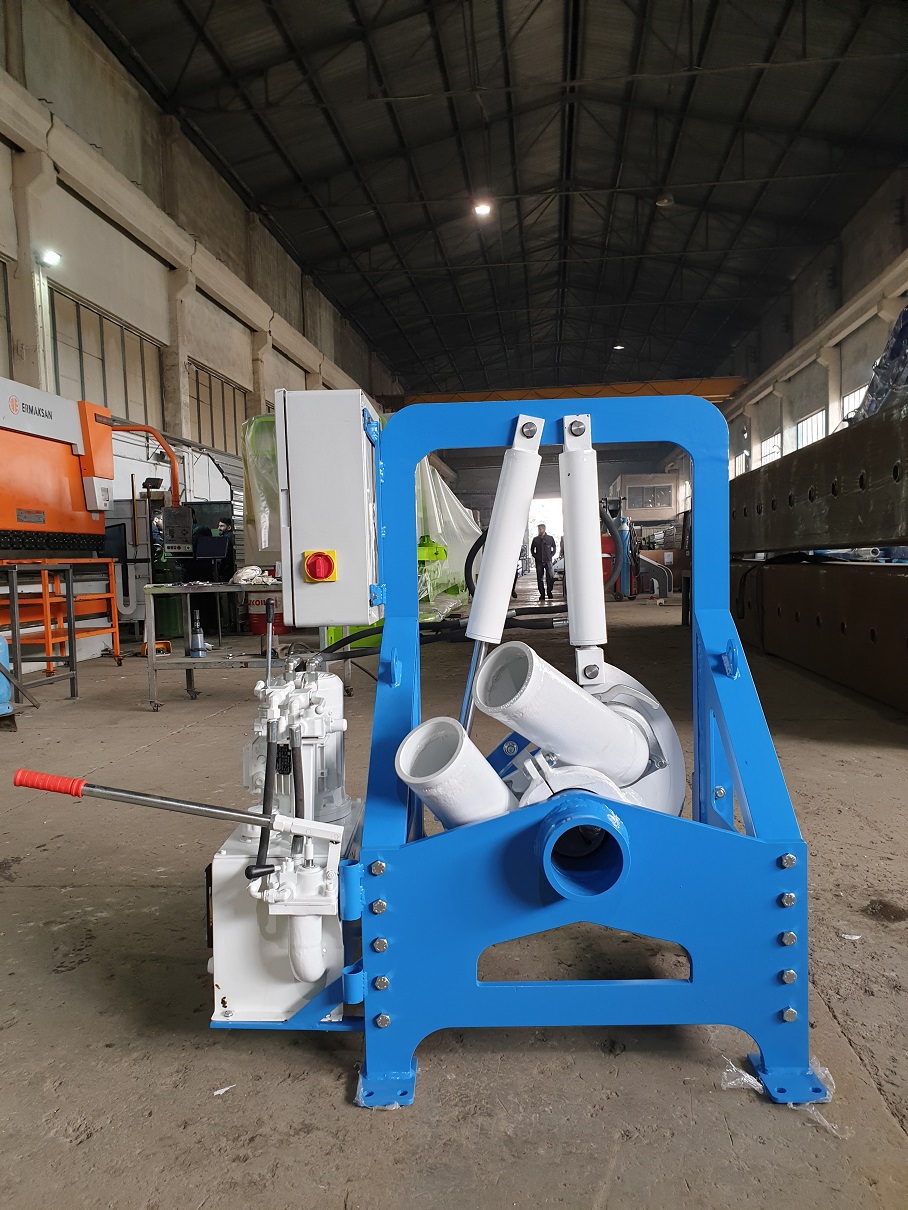

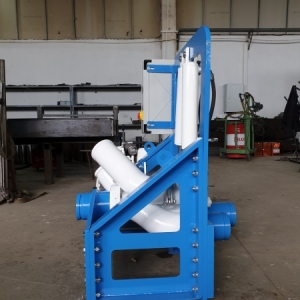

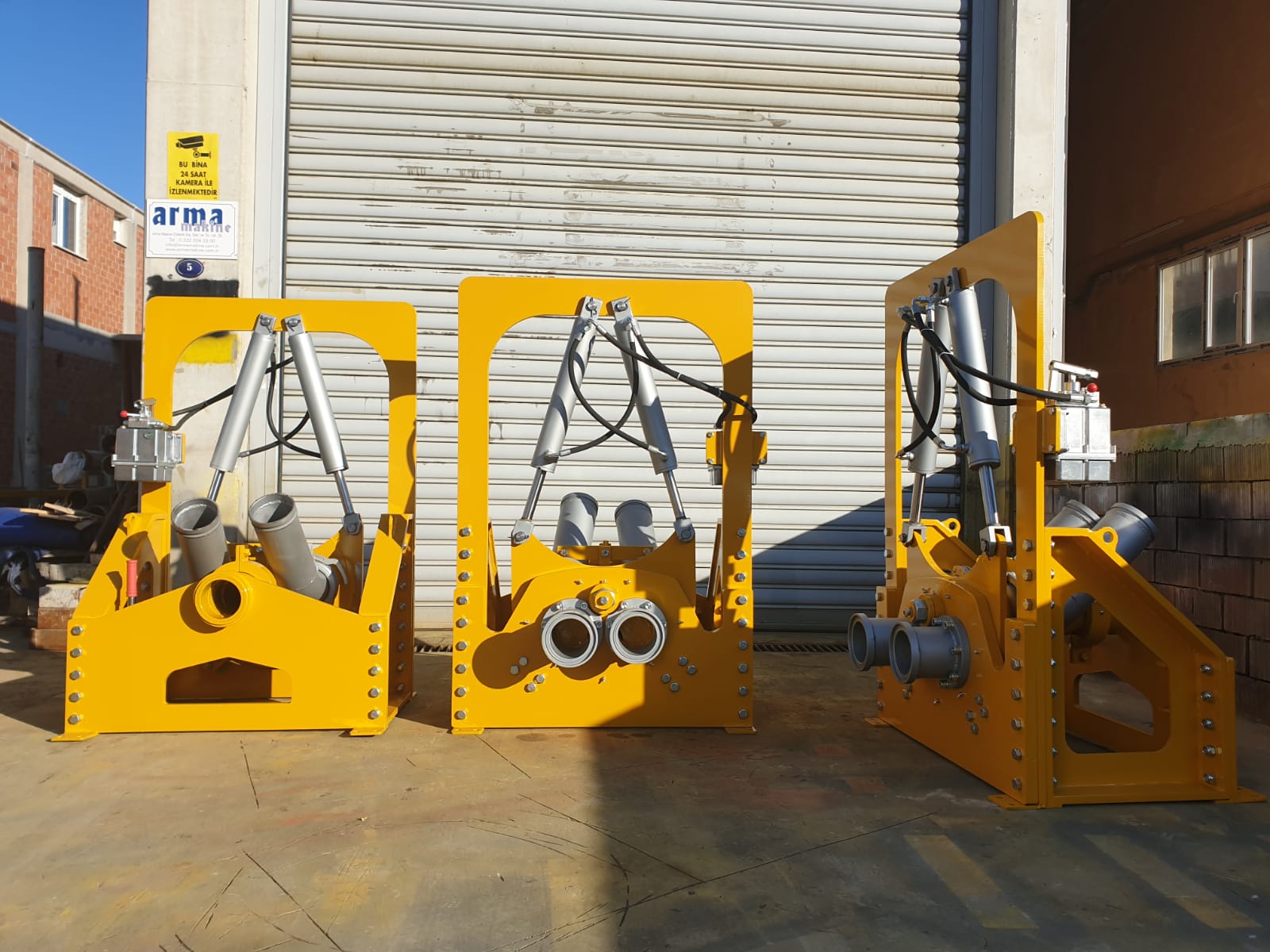

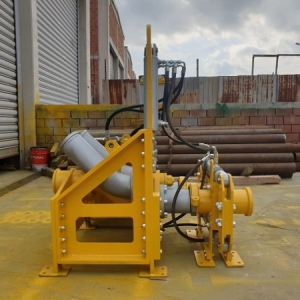

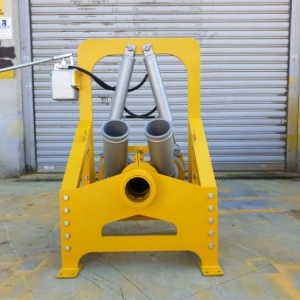

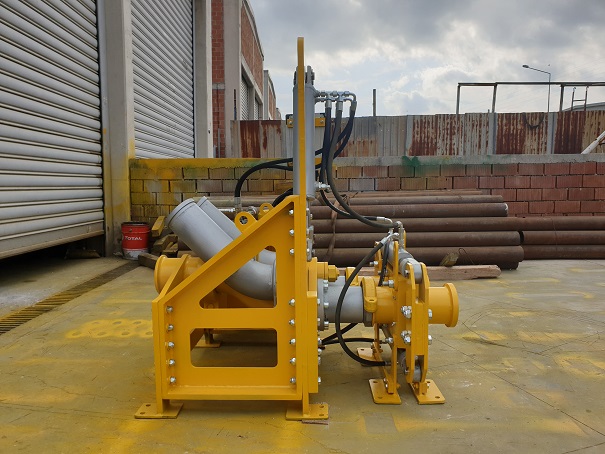

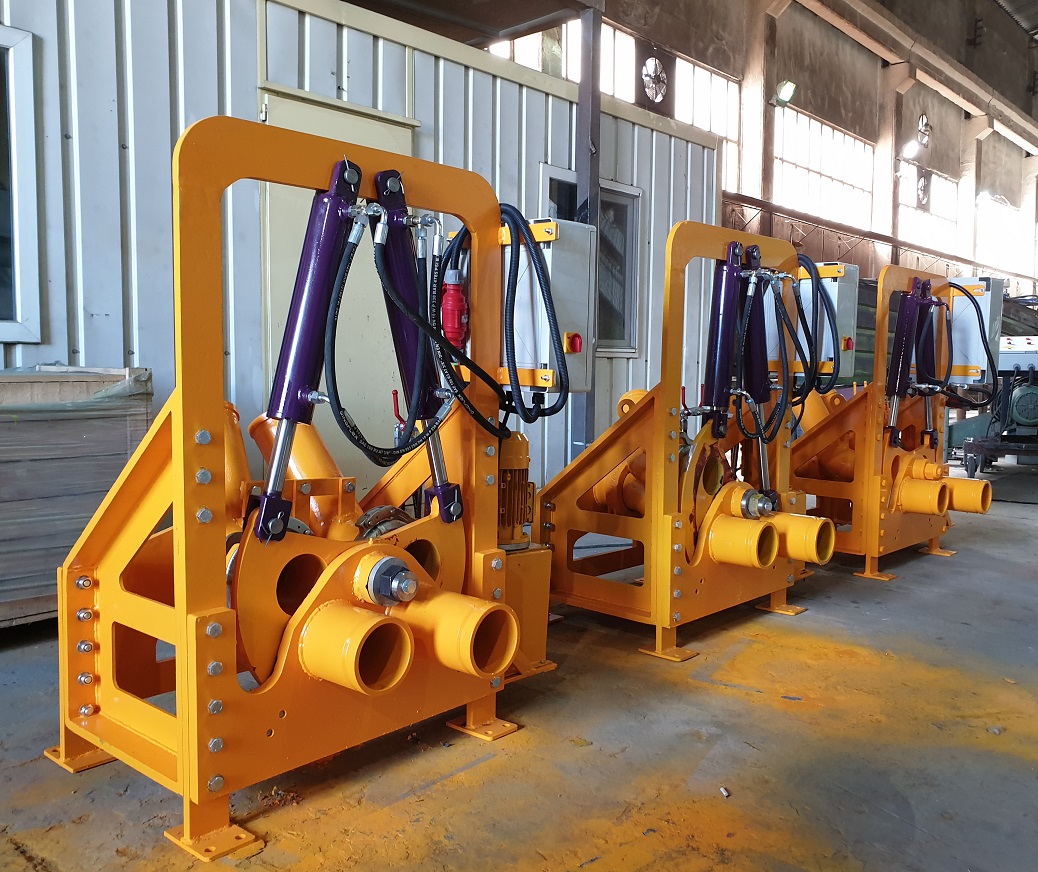

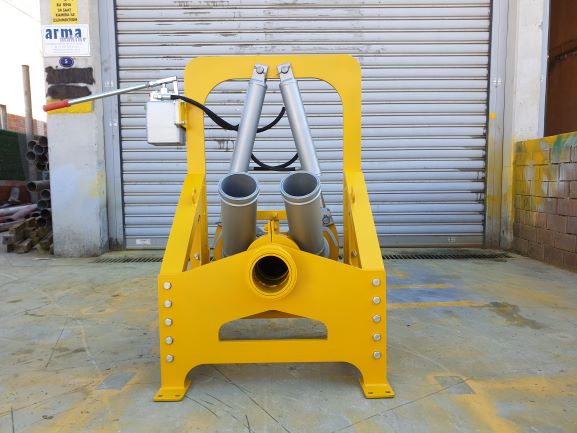

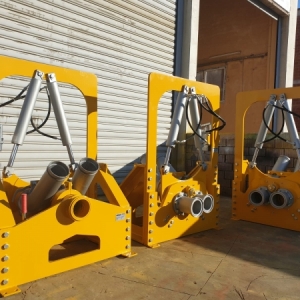

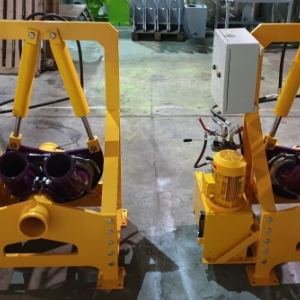

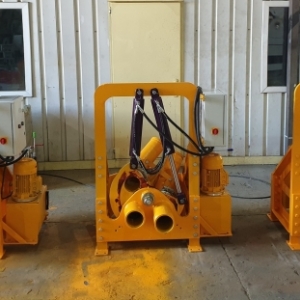

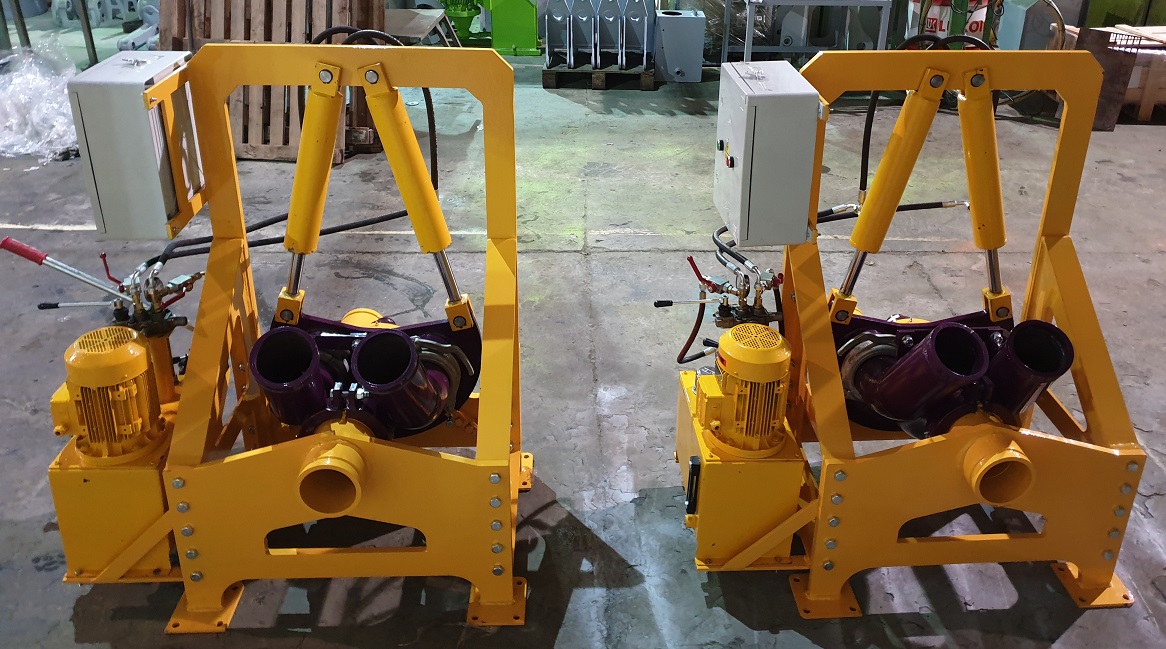

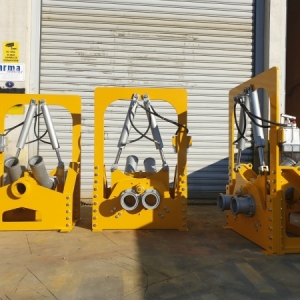

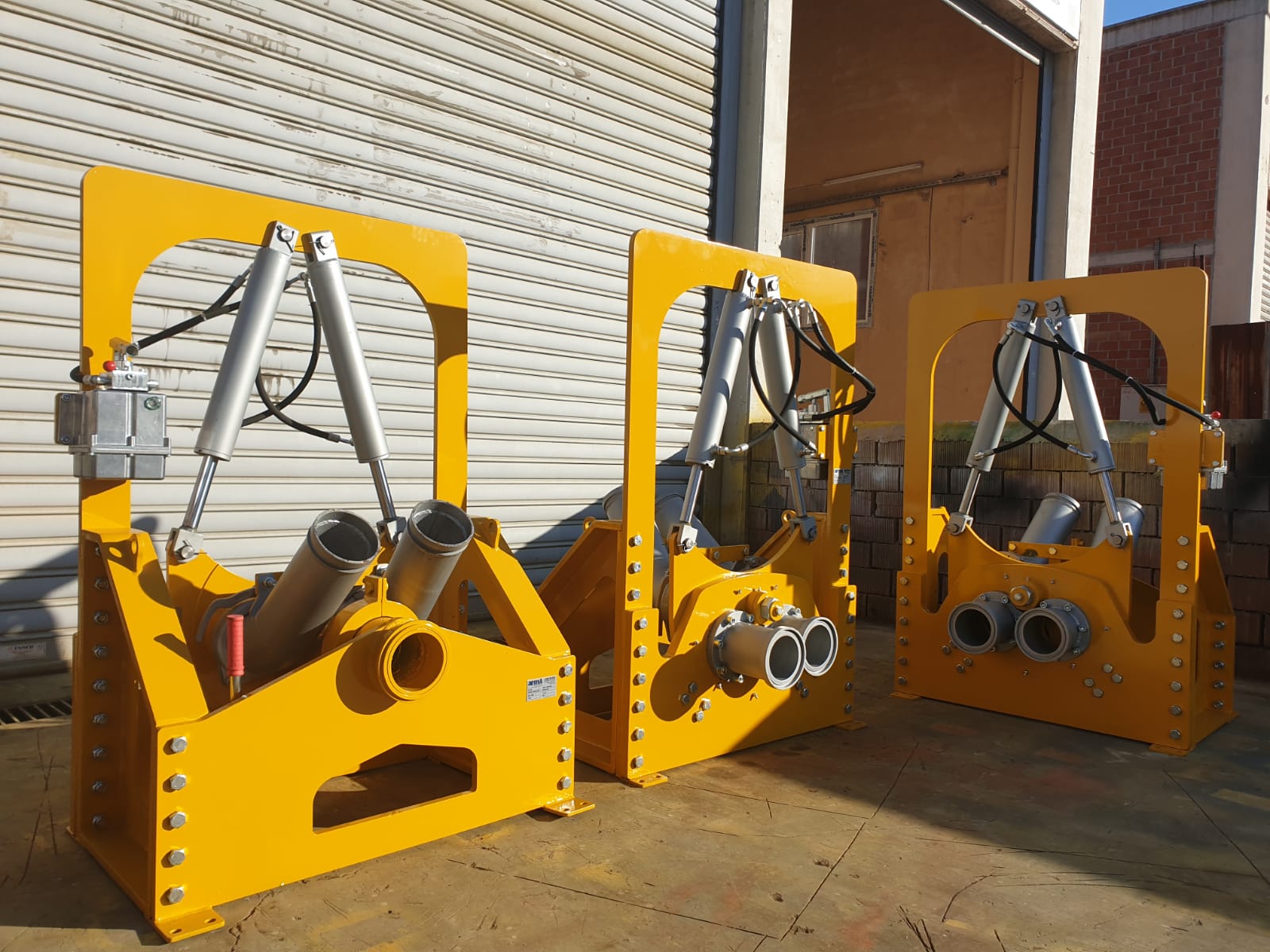

Sahadan görüntüler
Sık sorulan sorular
3/2 hidrolik yön değiştirici valf ne işe yarar?
Valf, sabit hatta tek girişten gelen betonu iki ayrı çıkışa yönlendirir. Böylece pompa durdurulmadan döküm noktası değiştirilebilir, iki ayrı dağıtıcı beslenebilir ya da döküm sonunda hat temizleme hattına ayrılabilir. Yüksek katlı projelerde döküm süresini kısaltan ve hat temizliğini düzenleyen bir ekipmandır.
Manuel ve elektrikli model arasında nasıl seçim yapılır?
Elektrik altyapısının sınırlı olduğu ve yön değişiminin seyrek yapıldığı hatlarda el pompalı manuel model yeterlidir. Yoğun dökümlerde ve sık yön değişimi gereken projelerde elektrikli hidrolik üniteli model işi hızlandırır. Seçimi döküm düzeninize ve sahadaki altyapıya göre birlikte yapıyoruz.
Valf mevcut sabit hatta nasıl monte edilir?
Valf, hat üzerinde uygun bir noktaya flanşlı bağlantılarla yerleştirilir. Sahadaki düzene göre tip 1 veya tip 2 montaj şeması uygulanır, çıkışlara döküm ve temizleme hatları bağlanır. Montaj sonrasında valf basınç altında denenir ve çalıştırma hakkında ekibinize bilgi verilir.
Valf hangi flanş tipleriyle uyumludur?
Valfi normal flanşlı veya ZX flanşlı bağlantı seçenekleriyle üretiyoruz. Mevcut hattınızdaki boru ve flanş tipini paylaşmanız durumunda bağlantıyı buna göre hazırlıyoruz. Farklı bir bağlantı tipi gerekiyorsa uygun adaptör çözümünü birlikte değerlendirebiliriz.
